在线pH计

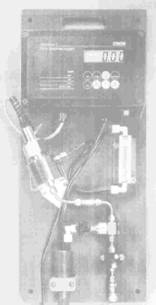

EC3200-pH 在线pH计

工业过程水质pH连续监测系统



____符合IEEE1451.2 STIM 智能变送器协议。同时输出模拟和数字信号，支持仪器网络组态。远程设置、标定和操作。

专为pH、DO、(NH₃/NH₄⁺)、Br^-、Cd⁺²、Ca⁺²、CO₂/CO₃^-2、Cl^-/Cl₂、ClO₄^-、Cu⁺²、CN^-、F^-、BF₄^-、I^-、Li⁺、Pb⁺²、NO₃^-、(NOx)i/NO₂^-、K⁺、Ag⁺/S^-2、Na⁺、SCN^-、Ca⁺²/Mg⁺²以及ORP、X⁺/X^-和其它离子浓度工业过程在线测试和控制而设计。适用于一般可靠性要求的过程在线检测场合。

该变送器基于单片微机实现模拟量测试，数据处理，输出信号，包括通信等功能。自成完整的分析系统。工作十分可靠。适用于环境保护、民用水、工业水及处理、锅炉水质、污水排放检测、生产过程等场所水质检测，包括矿山工业、钢铁、冶炼、焦化、煤气、油田、石化、化工合成、农药、医药、皮革造纸、食品饮料、纺织印染等各行各业。

功能

输出1路0-2.5/5V,0/4-20mA线性标准信号(初始为0-20mA)。可直接用于显示器、记录仪，或其它二次表或采集系统联结。

可以增强为PID闭环控制。

配有RS232C/485通信口,初试为IEEE1451.2标准的STIMcom, 可以选择Modbus协议。支持现场总线仪器联网;

输出信号范围和报警限值可设定,声光报警

系统输出1路0/5V开关报警信号,根据用户要求接出;

可以订购低超限和高超限双报警0/5V，或/和1路集电极开路继电器(1.5-36V,电流<350Am)

CPT1等型号现场固定配2×16 LCD液晶显示数据; CPT2 作为附件配置2×16 LCD液晶显和键盘.

系统方案和功能选型请参考《BD4/5智能变送器/测控器简介》Ref: BD4IntC

特点：

自动温度软件补偿(ATC)

测试数据处理提供了根据电化学理论计算和矫正的方法，包括NERNST, NERNST+ Debye- HucKel+ Henderson。用户选择起用。

标定功能允许用户选择标准加入法(SA)、两点标样法(DKA)；

运行以后,可以不定期单点调零。

性能

电路测试精度0.05%FS

测试种类和准确度由所配电极决定。一般电极理论精度1.5%。由于漂移，水质污染成分干扰等因素实际正常使用相对准确度只能可达到1.5-10%。

外接电源DC 12-24V, 功率:<1.40 W, 基本测试功耗<500mW.

防水设计:CPT1: NEMA 4x/IP66; CPT2:  NEMA6/6p(IP67)

电气安全: 可订制隔爆.

维护:

建议每周清洗一次电极,1-6个月定期更换电极膜或盐盒,1-2年更换电极。具体依所选电极和使用情况确定。

水质比较苛刻或动态范围较大时，定期进行两点标定。必要时，采用2个以上的浓度样品对基础标定表进行标定修正，以克服电极漂移、老化、结垢等造成的影响。该技术的使用可以成倍地延长电极的使用寿命。

电极更换后，最好进行一下DKA法标定,至少进行零点调校。操作方便，仅需几分钟时间。

电极 Electrode Selection

    一般使用工业/可更换电极。平头固态电极在含固量较高的样品时维护量较小。也可以选用圆泡电极，优点是反映时间较快。

    参比电极在情况允许时使用AgCl固态,这类一般为复合电极。但主要根据测试技术要求决定电极组态。选用单电极和参比电极时，需选用CPT4辅助件。

    在进行标定和“调零”操作时,仪器会检查电极的性能,如果电极分辨率不够,则认为电极失效,提示更换电极。



专业水质分析应用系统

型号/规格	测试参数	最小满量程	最高上限	最高分辨率	精度	主要干扰
EC3200-pH	酸度(pH)	0.00~7.00	14.00	0.01	+2%相对	高级电极
EC3200-pH	酸度(pH)	1.00~7.00 1.00-13.0	7.0 13.0	0.1	+2%相对	国产电极
